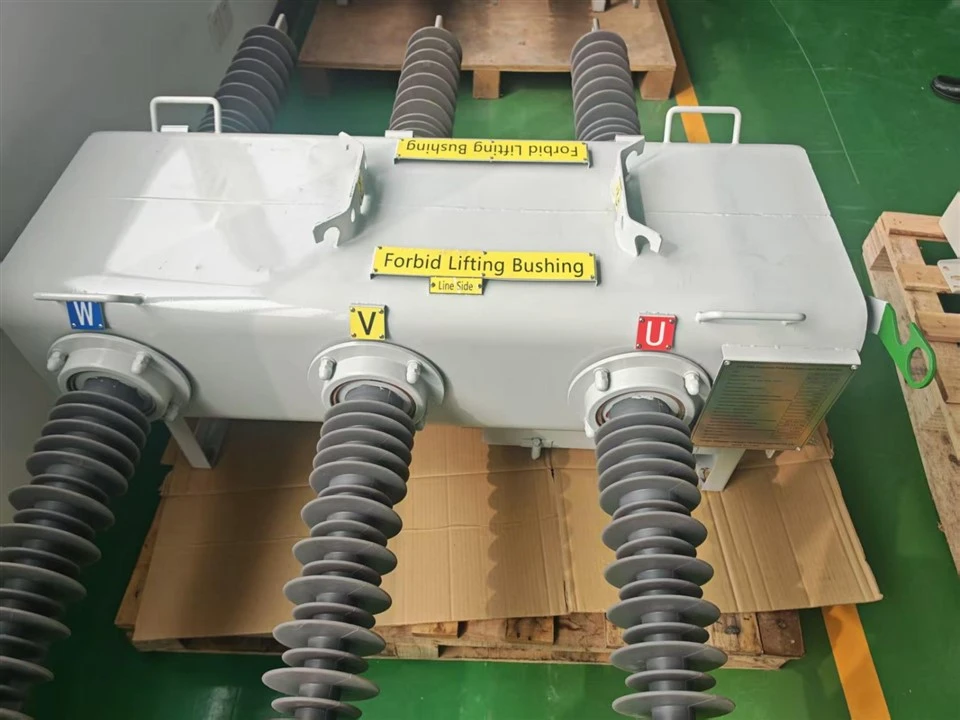

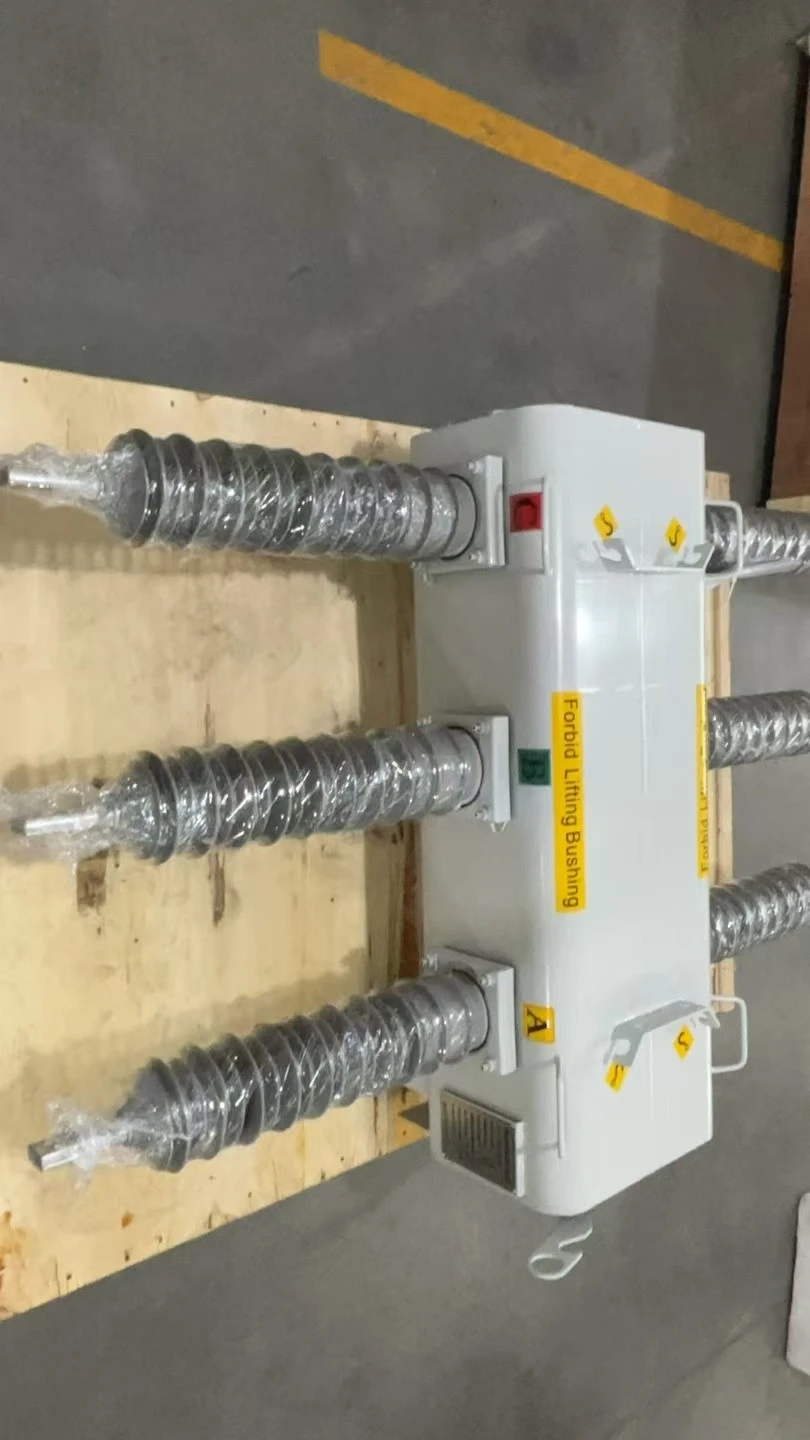

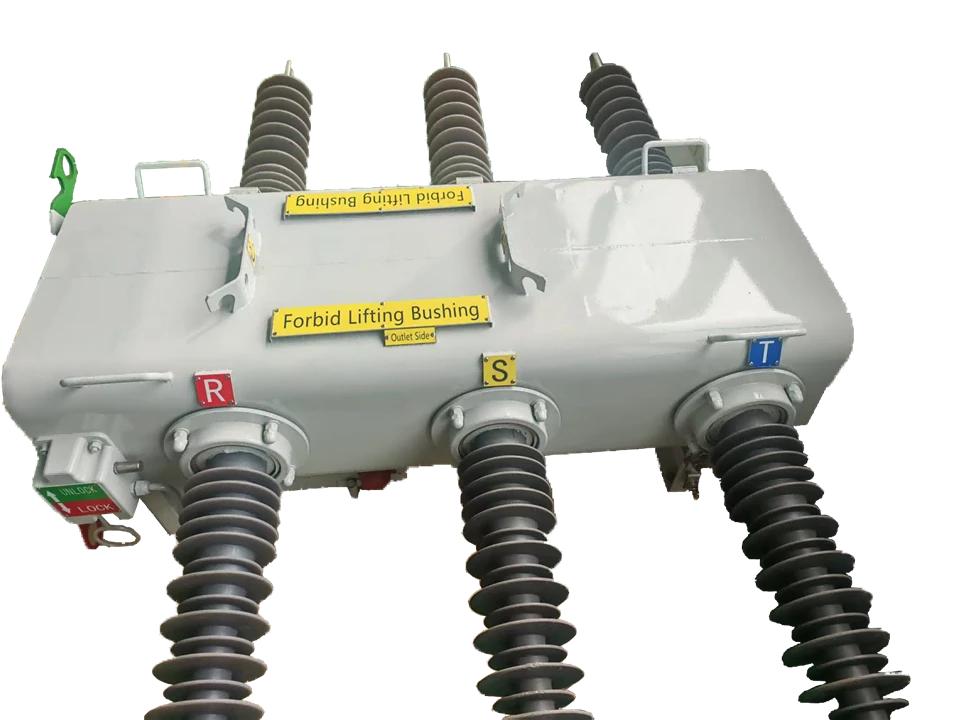

| Popis | 24 kV | ||||||||
| Menovité napätie systému: kV | 24 | ||||||||
| Maximálne napätie systému: kV | 27 | ||||||||
| Hodnotenie systémovej chyby: kA | 20 | ||||||||
| Trieda izolácie: 1,2 / 50 μs; Výdržné napätie bleskového impulzu: kV | 125 | ||||||||
| Trieda izolácie: 1,2 / 50 μs; Výdržné napätie bleskového impulzu: kV | 145 | ||||||||
| Frekvencia výkonu (1 minúta výdrže, vlhké podmienky): kV | 50 | ||||||||
| Frekvencia napájania so stálou{0}}vlnou (1 minúta výdrže, vlhké podmienky): kV | 50 | ||||||||
| Plazivá vzdialenosť | Maximálne napätie systému je 31 mm/kV | ||||||||
| Konfigurácia neutrálneho uzemnenia | Účinne uzemnené | ||||||||
| Počet fáz | Trojfázový- | |||||||||
| Nominálny normálny prúd | 1250A | |||||||||
| Mechanická odolnosť | trieda M2 | |||||||||
| Elektrická výdrž | Úroveň E3 | |||||||||
| Menovitý skratový-výkon: kA | ||||||||||
| Menovitý skrat{0}}výdrž prúdu (špičková hodnota) | 50 | |||||||||
| Krátkodobý{0} výdržný prúd (1 s) | 40 | |||||||||
| Nominálny skratový-prúd (špičková hodnota) | 50 | |||||||||
| Stupeň izolácie | ||||||||||
| Menovité elektrické impulzné napätie | 125kV pk | |||||||||
| Test nominálneho krátkodobého-výkonu{1}}frekvenčného výdrže (mokré podmienky, 1 minúta) | 50 kV | |||||||||
| Vzdialenosť tečenia izolátora | 31 mm/KV | |||||||||
| Dizajn LBS | |||||||||||
| Izolačné médium | SF6 | ||||||||||
| Operačná sála | LBS by malo byť vybavené vlastným- obsahoval SF₆ kompartmenty pre každý stupeň, vrátane ovládacieho mechanizmu. |
||||||||||
| Pozastaviť sekundárne | SF6 | ||||||||||
| Operačný mechanizmus | Tieto tri póly by sa mali ovládať súčasne pomocou pružinového mechanizmu. | ||||||||||
| Prístroje/senzory | |||||||||||
| Prúdový transformátor/snímač | Nakonfigurujte CT pre každú fázu na meranie stupeň prúdu a aktivujte ochranu schémy. |
||||||||||
| Napäťový transformátor/snímač | Modul snímača VT/napätia pre každú fázu sa používa na meranie napätia; na povolené schémy ochrany zahŕňajú nastavenia prepätia a podpätia. |
||||||||||
| Presnosť | Prúd: ±0,5 %; Napätie: ±0. 1% | ||||||||||
| Meranie stavu otvorené/zatvorené/zamknuté a vypnuté | |||||||||||
| Vypínací mechanizmus | Vypnutie sa spustí v súlade so schémou ochrany špecifikovanou nižšie. | ||||||||||
| Riešenie automatického prepínania | najmenej štyri cykly spínania O–Co–Co–CO; podľa IEC 62271 môže byť mŕtva doba zvolená nezávisle. | ||||||||||
| Manuálne uzamknutie/odomknutie | Funkcia manuálneho zamykania/odomykania je realizovaná prostredníctvom pečeňového mechanizmu ovládaného pozemnou ovládacou pákou; tento mechanizmus funguje v uzamknutej polohe. Pri nastavovaní by mali byť všetky operácie vypnuté a LBS by malo byť povolené. Zo zeme by mala byť dobre viditeľná uzamknutá a odomknutá poloha. |
||||||||||
| Plán ochrany | |||||||||||
| Frekvenčná ochrana | Zariadenie musí poskytovať nad-preventívnu a pod-frekvenčnú ochranu v rozsahu ±5 Hz nad alebo pod systémovou frekvenciou, s veľkosťou kroku 0,1 Hz. Zariadenie musí tiež obsahujú funkciu automatického zatvárania, ktorá umožňuje{0}}opätovné zapojenie po frekvencii sa vráti do normálu po vypínaní spôsobenom nadmernou{0}}frekvenciou alebo pod-frekvenciou. |
||||||||||
| Ochrana pred napätím | Zariadenie musí poskytovať nastavené hodnoty vypnutia prepätia/podpätia v prírastkoch po 1 % nominálnej hodnoty systémové napätie, použiteľné pre rozsahy 100 % – 150 % (prepätie) a 50 % – 100 % (podpätie). |
||||||||||
| Prevádzkové charakteristiky nadprúdu a zemného spojenia | Podľa IEC 60255 medzi ne patrí okamžitá inverzia, štandardná inverzia, -neštandardná inverzia a extrémna inverzia. | ||||||||||
| Rozsah nastavenia nadprúdu | 25 % – 150 % menovitého prúdu Minimálne rozlíšenie je 1A. |
||||||||||
| Rozsah detekcie zemnej poruchy | V rozsahu od 5 % do 50 % menovitého prúdu s minimálnym rozlíšením 1 A. | ||||||||||
| Rozsah nastavenia citlivosti pre zemné poruchy | Rozsah menovitého prúdu prúdového transformátora je 0,5 % až 8 % menovitého prúdu s minimálnym rozlíšením 0,5 A. | ||||||||||
| Konfigurácia ochrany | Poskytnú sa prostriedky na integráciu profilov konfigurácie ochrany. | ||||||||||
| Kolekcia studenej záťaže (CL-PU) | Zariadenie Cold Load Collection (CLPU) je navrhnuté tak, aby sa zabránilo vypnutiu riadiaceho systému spôsobenému krátkodobé{0}}výrazy prúdu vyplývajúce zo straty normálnej diverzity záťaže. To zahŕňa chlad trvanie načítavania a parametre{0}}definované používateľom. |
||||||||||
| Ochrana proti prepätiu | Zariadenie, ktoré využíva nastavenie doby nadprúdovej ochrany a faktor potlačenia prepätia nakonfigurovaný používateľom. | ||||||||||
| Uzamknutie pri vysokom prúde{0} | Keď stav nepretržitého prúdu prekročí používateľom{0}}definovaný prah uzamknutia vysokého prúdu, LBS môže priamo vykonať uzamknutie LBS. Za týchto podmienok LBS znovu-nezatvorí a poskytuje indikáciu a signál. |
||||||||||
| Rozsah nastavenia mŕtvej zóny | 0,5 až 120 sekúnd. | ||||||||||
| Obnovte rozsah nastavenia času | 5 sekúnd až 180 sekúnd | ||||||||||
| dobu služby | |||||||||||
| 1 | Nadmorská výška (nad hladinou mora) | 1800m | |||||||||
| 2 | Maximálna vonkajšia teplota | 50 stupňov | |||||||||
| 3 | Minimálna vonkajšia teplota | -20 stupňov | |||||||||
| 4 | Maximálna mesačná primárna prevádzková teplota | 35 stupňov | |||||||||
| 5 | Priemerná ročná teplota | 25 stupňový stupeň | |||||||||
| 6 | Maximálna relatívna vlhkosť | až 96 % | |||||||||
| 7 | Isolárna úroveň | 180 búrkových dní za rok | |||||||||
| 8 | Maximálna frekvencia úderov blesku | Dvakrát na kilometer každý rok. Celkom: 32 krát | |||||||||
| 9 | Maximálna rýchlosť vetra | 100 km/h | |||||||||
| 10 | Maximálne slnečné žiarenie Izolačná vrstva na pôdoryse |
1035W/m2 | |||||||||
| 11 | Maximálna teplota pôdy (v hĺbke 1 meter) | 30 stupňov | |||||||||
| 12 | Maximálna teplotná odolnosť pôdy | 2 stupne m/z | |||||||||
| 13 | Maximálny elektrický odpor pôdy | 2000 Qm | |||||||||
| 14 | Seizmické zóny (upravená Mecalliho stupnica) | Zóna 8 | |||||||||
| 15 | Seizmický koeficient | 0.15 | |||||||||
| 16 | Atmosférický typ | Námorná | |||||||||
| 17 | Látka znečisťujúca ovzdušie | Piesok, prach, soľ | |||||||||
|
18 |
Znečisťovať | Podľa normy IEC 60815 znečisťuje dizajn- trieda iónov musí byť „ťažká“ (II. trieda znečistenia). |
|||||||||
| Technická časová os | |||||||||||
| Plán vývoja technických údajov pre hlavnú jednotku odpínača záťaže (istič) | |||||||||||
| S/N | Funkcia | Popis | Dokumentácia uchádzačov | ||||||||
| 1 | Typ | Typ stĺpca{0}}vonkajší SF₆ istič |
|||||||||
| 2 | Medzinárodný štandard | IEC 62271-103 KEMA | |||||||||
| 3 | Krajina pôvodu | Špecifikácia | |||||||||
| 4 | Výrobca | Špecifikácia | |||||||||
| 5 | Výroba | Špecifikácia | |||||||||
| 6 | Menovitá frekvencia (Hz) | 50 | |||||||||
| 7 | Menovitý prúd (A) | 630 | |||||||||
| 8 | Menovité napätie (kV) | 24 | |||||||||
| 9 | Menovité napätie (KV) | 27 | |||||||||
| 10 | Úroveň poruchy systému (kA) | 20 | |||||||||
| 11 | Pokračujúce aktuálne hodnotenie (A) | 630 | |||||||||
| 12 | Vypínacia kapacita skratu- (kA) | 20 | |||||||||
| 13 | Špičkový skratový-prúd poruchy (kA) | 50 | |||||||||
| 14 | Menovité trvanie krátkeho-obvodu (sekundy) | 4 | |||||||||
| 15 | Symetrické (rms) (kA) | 20 | |||||||||
| 16 | Asymetrické (RMS) (kA) | 20 | |||||||||
| 17 | Čas zatvorenia/otvorenia (sekundy) | <0.7 | |||||||||
| 18 | Mechanická prevádzka (overenie) (č.) | 10000 | |||||||||
| 19 | Elektrická odolnosť (zaručená) | 10000 | |||||||||
| 20 | Materiály nádrže | Nehrdzavejúca oceľ | |||||||||
| 21 | Hrúbka (mm) | Väčšie alebo rovné 3 | |||||||||
| 22 | Pigment | Sivá RAL 7035 | |||||||||
| 23 | Typy zvárania nádrží | TIG zvar | |||||||||
| 24 | Tlak pri roztrhnutí nádrže (kgf/cm²) | 4–6 | |||||||||
| 25 | Hodnotenie IP krytu (minimálne) | IP67 | |||||||||
| 26 | Referenčné výrobné normy | IEC 62271-103 | |||||||||
| 27 | Materiál/Farba | Špecifikácia | |||||||||
| 28 | Maximálna povrchová vzdialenosť systémového napätia (mm) | Väčšie alebo rovné 31 kV | |||||||||
| 29 | Výkon-frekvenčné výdržné napätie (1 minúta) (kV) | 50 | |||||||||
| 30 | Výdržné napätie bleskového impulzu (kV) | 125 | |||||||||
| 31 | Typ terminálu | NEMA | |||||||||
| 32 | Oddelenie izolácie a ističa | SF6 | |||||||||
| 33 | Ventilová miestnosť SF₆ | Celoživotné tesnenie | |||||||||
| 34 | Oblúkové-hasiace médium | SF6 | |||||||||
| 35 | Izolačné médium | SF6 | |||||||||
| 36 | Podľa normy IEC 62271: Utesnené tlakové systémy | Povinné | |||||||||
| 37 | Pomocou mechanického ovládacieho zariadenia možno páku jednoducho ovládať zo zeme. | áno | |||||||||
| 38 | Manuálne ovládanie pozostáva z rúrkovej spojovacej tyče vyrobenej z horúceho-dipu pozinkovaná oceľ; táto rúrková spojovacia tyč je pripojená k an nezávislý ovládač a je vybavený rukoväťou pre manuál ovládanie zo spodnej časti tyče. (Áno/Nie) |
áno | |||||||||
| 39 | Toto spojenie obsahuje rúrku, ktorú je možné jednoducho prispôsobiť akejkoľvek výške tyče. | áno | |||||||||
| 40 | Všetky oceľové súčasti ovládacieho mechanizmu musia byť žiarovo pozinkované-. | áno | |||||||||
| 41 | Nastavte polohu "Otvorené" a zaistite spínač v otvorenej polohe. (Áno/Nie) | áno | |||||||||
| 42 | Poloha "Vypnuté": Prepínač je zablokovaný vo vypnutej polohe. (Áno/Nie) | áno | |||||||||
| 43 | Manuálna ovládacia sila (Newtony) | <200 | |||||||||
| 44 | Je páka oddelená od ramena páky a ovládacej rukoväte (Áno/Nie)? | áno | |||||||||
| 45 | Či výrobca LBS vyrába mechanizmus (Áno/Nie) | áno | |||||||||
| 46 | Fázový rozdiel (mm) | 380 | |||||||||
| 47 | Zdvih od zeme (mm) | 330 | |||||||||
| 48 | Menovité napätie zvodiča (KV) | 36 | |||||||||
| 49 | Rádiofrekvenčné rušivé napätie (uV) | Špecifikácia | |||||||||
| Poznámka: Vyplňte časový harmonogram pre každý typ ističa. | |||||||||||
| 2.1 Vstupný a výstupný fázový prúdový vstup | |||||||||||
| Množstvo: 3 Menovitý prúd: 5A, Rozsah merania: 20× In; Presnosť prístrojového vybavenia: Väčšia alebo rovná 0,1 × V ± 1 % In; Frekvencia merania: 50 krát za hodinu Teplo{0}}odolné: Nepretržité 2*In 10 Druhých 10*In 1 sekunda 40*in Load @In Menšie alebo rovné 0,2 VA (5A fázový prvok) |
|||||||||||
| Citlivý prúdový vstup | |||||||||||
| Množstvo 1 Menovitý prúd: 5A Rozsah merania: 2 × menovitý prúd; Inst- presnosť rumentácie: väčšia alebo rovná 0,1 × menovitému prúdu; ± 1% menovitého prúdu; Frekvencia: 50/60 Hz Tepelná odolnosť: nepretržitá 2 * In 10 sekúnd 10*In 1 sekunda 40*in Load @In Menšie alebo rovné 0,02 VA (1-ampér uzemnený komponent) |
|||||||||||
| Vstup napätia | |||||||||||
| Množstvo: 1 PT napätie Nominálna hodnota: 40,120 Vrms Prevádzkový rozsah: 0–200 Vrms; Inst- presnosť rumentácie: väčšia alebo rovná 0,8 × Vn ± 1 % Vn; Záťaž @ 110 V, 0,06 VA Výdržné napätie: 240 Vrms |
|||||||||||
| Pomocné zásobovanie | |||||||||||
| Jednosmerné napätie: 220V Rozsah napätia: 165–365 V Striedavé napätie: 220 VAC, 50 Hz Prevádzkový rozsah: 165–265 Vrms, AC 50/ 60 Hz, ± 5 %; Spotreba energie menšia alebo rovná 10 W |
|||||||||||
| Binárny vstup | |||||||||||
| č.7 Prevádzkové napätie: 24 V DC; maximálny prevádzkový jednosmerný prúd: 2 mA |
|||||||||||
| Binárny výstup | |||||||||||
| Číslo 2 Prevádzkové napätie: 220V DC |
|||||||||||
| Prevádzkový režim: Používatelia si môžu vybrať medzi automatickým{0}}resetovaním alebo manuálnym resetom/elektrickým resetom alebo pulznou{1}}prevádzkou; prevádzkový čas je načasovaný od momentu pridania napájania (<20 ms input). | |||||||||||
| 2.2 Dizajn jednotky | |||||||||||
| Svetelný indikátor 16,4-riadkový znakový displej 10, používateľské rozhranie LED 11, navigačné klávesy Hmotnosť: 18 kg |
|||||||||||
| 2.3 sériové rozhranie | |||||||||||
| Komunikačné porty: RS485, RS232, RJ45, USB, HDMI Protokoly: IEC 60870-5- 101; IEC 60870-5- 104; DNP3.0, MODBUS RTU, FTU |
|||||||||||
| 2.4 ukladanie dát | |||||||||||
| Počet udalostí: 150, 100 | |||||||||||
| 2,5 mechanická skúška Vibrácie (sínusová vlna) - IEC 60255-21- 1 Trieda I |
|||||||||||
| Typ: Vibrácie | Pevnosť v tlaku | 0-trieda, 1,5 g, 1,0 g | Zmeniť Menšie alebo rovné 5 % Menšie alebo rovné 5 % |
||||||||
| Náraz a kolízia – IEC 60255-21-2 Trieda 1 | |||||||||||
| Typ | Poradie | Rozdiel | |||||||||
| Impulzná odozva | 0,5 gn, 11 ms | Menej ako alebo rovné 5 % | |||||||||
| Odolnosť proti nárazu | 15 gn, 11 ms | Menej ako alebo rovné 5 % | |||||||||
| Nárazový test | 10 gn, 16 ms | Menej ako alebo rovné 5 % | |||||||||
| Náraz a kolízia – IEC 60255-21-3 Trieda I | |||||||||||
| X-Model Plane-3, menovitá úroveň napätia. Posun pod medznou frekvenciou (8–9 Hz) je 1 g n.Seizmická odozva a posunutie roviny menšie alebo rovné 5 % Y-: 1,5 mm, pod medznou frekvenciou (8-9 Hz) Väčšie alebo rovné 0,5 gn |
|||||||||||
| Mechanická klasifikácia | |||||||||||
| Durability>10⁶ cyklov | |||||||||||
| 2.6 Elektrické skúšanie Izolácia – IEC 60255-5 |
|||||||||||
| Úroveň typu Medzi ktorýmkoľvek terminálom a zemou sa musí priviesť napätie 2,0 kV AC RMS po dobu 1 minúta medzi normálne otvorenými kontaktmi; navyše striedavé napätie 2,0 kV RMS sa aplikuje na 1 minútu. |
|||||||||||
| Vysokofrekvenčné rušenie - IEC 60255-22- 1 Trieda III | |||||||||||
| Typ Štandardný (vertikálny) režim Séria (horizontálny) režim |
Poradie 2,5 kV 1,0 kV |
Zmeniť Menej ako alebo rovné 5 % Menej ako alebo rovné 5 % |
|||||||||
| Vysokofrekvenčné rušenie - IEC 60255-22-2 Trieda IV | |||||||||||
| Typ | Poradie | Rozdiel- rence |
|||||||||
| Kontaktný výboj | 8,0 kV | Menej ako alebo rovné 5 % | |||||||||
| Rýchly prechod-IEC 60255-22-4 Trieda A (2002) | |||||||||||
| Typ | Poradie | Rozdiel- rence |
|||||||||
| 5/50 ns, opakovacia frekvencia 2,5 kHz | 4 kV | Menej ako alebo rovné 5 % | |||||||||
| Anti-interferencia – IEC 60255-22-5 | |||||||||||
| Typ | Poradie | Rozdiel | |||||||||
| Analógový vstup: Zem zem spojenie |
4,0 kV | Menšie alebo rovné 10 % | |||||||||
| Prípadová štúdia: Aux Power & I/O: Line to Earth | 2,0 kV | Menšie alebo rovné 10 % | |||||||||
| Komunikačný port RS485: Linka-na-zem | 1,0 kV | Žiadna strata dát | |||||||||
| Analógový vstup- ut: Riadok-by- Linka |
1,0 kV | Menšie alebo rovné 10 % | |||||||||
| Prípadová štúdia: Aux Power & I/O: Line-to{1}}Line | 1,0 kV* | Menšie alebo rovné 10 % | |||||||||
